1、全支撐式拖板結構、更穩定
普通中走絲采用的是懸掛式托板結構:這種懸掛式結構設計雖然加工制造簡易方便、但也存在一些不可彌補的不足,采用懸掛式拖板結構設計當工作臺走到兩頭時、工作臺越往邊上走、就越容易出現工作臺一頭翹起的現象、特別是在加工大重量工件時、從而影響機床的加工精度
大鐵機采用全支撐式托板結構:也稱為全托式結構,這種全支撐式結構加工制造難度大、技術要求高、制造成本高、絕大部分行內線切割制造廠家都胡愿意或達不到這樣的技術、設計要求,大鐵是把全支撐式拖板結構設計運用的最好的中走絲制造廠家
全支撐結構的優勢:
★滾珠絲桿不走、絲杠螺母走動 (傳動更平穩、更好的保證加工精度)
★ 負載量更重 (具有更大的承重力、能在重壓下保證加工精度,定位精度不變)
★更穩定 (機床性能更加穩定、能夠更長久的保證機床加工精度和機床性能)
2、采用C型線架結構
普通中走絲采用傳統F型線架結構:
★上下絲臂力矩長、不受力、不穩定、鉬絲抖動大、影響加工光潔度
★上絲臂升降困難、升降容易導致線性幾何參數偏離、無法保證精度
★加工面距離受升降限制、加工面距離太長、鉬絲抖動大、影響加工光潔度
★穿絲不方便、加工時水油飛濺、機床,現場暫亂
★加工面距離長、沖水水壓不夠、排屑效果不佳、影響加工光潔度
大鐵采用C型線架結構:
★屬于高精密高鋼性的線型滑臺設計,類似于機器人手臂結構

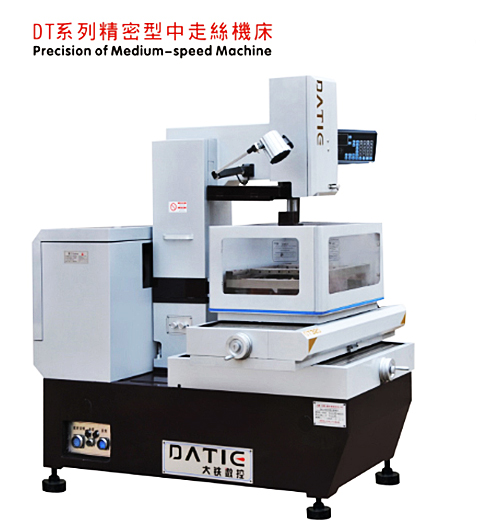

★具有更好的升降精度和精度持久(大鐵DT系列精密型中走絲加工精度±0.0025mm、光潔度﹤1.0ra)
★絲臂結構力矩短、受力強、穩定性高、有效減小鉬絲抖動
★加工面距離短、沖水水壓強、排屑效果好、穿絲方便
★不受升降限制、可做貼面加工、最大程度的減小了鉬絲抖動、保證了加工光潔度

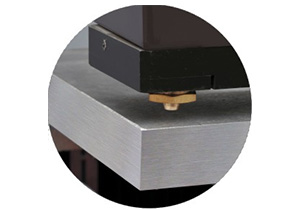

3、自動升降、可做貼面加工
得益于C型線架結構、并采用高精密高剛性的直線軸承和升降軸、不受升降限制、可做貼面加工、最大程度的減小了鉬絲抖動、保證了加工光潔度
4、不銹鋼鈑金、精美人性化設計
普通中走絲:采用普通鐵皮、易生銹、多重焊接、焊疤毛刺外露
大鐵:
采用不銹鋼鈑金、經久耐磨、精美貼切的人性化設計、鈑金推拉門、讓您操作使用更舒適
5、高速高光、精度媲美慢走絲:
高精度:采用進口高等級直線導軌和雙螺母滾珠絲杠、機床制造工藝參數要求高于國標3~5倍

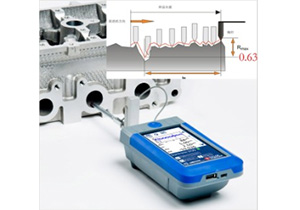

高光潔度:采用多種線切割方式和自動緊絲裝置、可實現多次切割 、媲美慢走絲機床

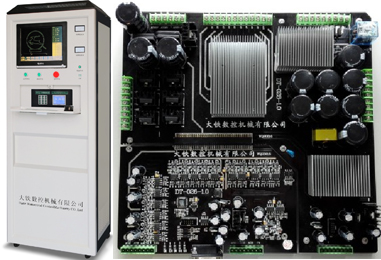

速度:采用大鐵自主研發DT系列高精密電源和新型環保切割液、加工效率比普通中走絲高1/3
6、低鉬絲損耗、大幅度降低加工成本
采用大鐵自主研發的新型環保切割液和新型DT系列電源、將鉬絲損耗降低30%
7、新穎的恒張力結構、長時間無需緊絲
8、智能化控制
只需輸入材料厚度、加工要求、系統會(huì )自動生成數據、無需人工調節參數、來電自動開機
9、采用球墨鑄鐵、經長時效處理、二次回火
10、自動潤滑系統
導軌、絲杠、絲筒自動集中供油、方便耐用
11、半封閉式床身斜體設計、更環保、更干凈
12、采用自主研發新型環保切割液
加工效率提升30%、鉬絲損耗降低30%、油的使用壽命提升30%……
13、雙泵高壓水箱
采用雙泵高壓水箱、沖水有力、排削干凈、有效提升加工效率和加工光潔度、水箱容積經精密計算設計、大小合理、易清洗、易更換,并加裝設計合理的過濾循環系統、方便使用
