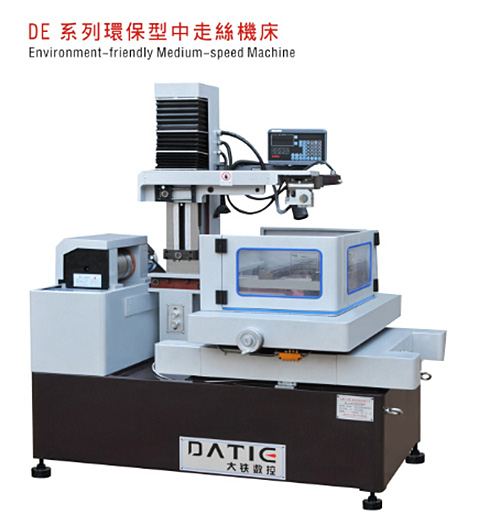

環保型中走絲_中走絲

- 產品優勢 -

01選用的配件方面

采用臺灣進口A(yíng)BBA直線導軌保證重載之下仍有良好的靈敏度和運動精度

裝配絲桿等級達到國家級P2北方岐山（國內最好的絲桿制造廠家）

步進電機采用常州寶馬前楊電機、斜式齒輪，更加嚙合、平穩無噪音

過濾系統采用進口濾芯保證工作液的壽命更長，為客戶減少成本

02機床性能方面

速度最高可達187mm²/min

割一修二4500mm²/h

精度可達±0.003mm~±0.005mm

表面粗糙度可達 Ra≤0.8μm

03床身

高強度，高剛性

床身厚重，減震性能強

兩次回火，高時效處理

采用球墨鑄鐵

04電柜系統

采用CE能量控制專家系統

采用FAE智能識別同

豐富的多次切割工藝

采用原裝施耐德

05高精度激光掃描檢測

鐳射干涉儀大部件檢測

高精密步距規檢測跳步精度

三坐標檢測

- 技術參數 -

型號	DE320	DE400	DE500	DE600	DE800
工作臺尺寸	720×500	820×560	1160×740	1360×844	2160×1044
工作臺行程	400×320	500×400	800×500	1000×600	1200×800
最大切割厚度	350	500	600	700	800
工件承重	250	300	500	700	800
切割精度	±0.005mm	±0.005mm	±0.005mm	±0.005mm	±0.005mm
最佳表面粗糙度	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um	Ra≤0.6um
最大切割速度	250-300mm２	250-300mm２	250-300mm２	250-300mm２	250-300mm２
最大切割錐度	6°/80mm	6°/80mm	6°/80mm	6°/80mm	6°/80mm
鉬絲直徑	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20	0.12~0.20
機床外形尺寸長 寬高	1700×1300×1800	1770×1640×1800	1800×1600×1950	2300×1900×2100	2600×2200×2500
機床重量	1300	1500	2000	3000	4000

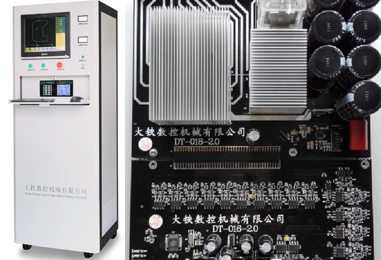

- 數控電源裝置 DE系列 -

電源輸入規格	220V/380V 50-60HZ
PC	Winxp、win98
顯示方式	清華紫光顯示器
顯示文字	中文、英文
控制柜外形尺寸（長寬高）	6405521702
圖形格式	G代碼、dxf、dat、等圖形文件
文件傳輸方式	外部USB、局域網
用戶儲存容量	2G
位置指令方式	增量、絕對
輸入范圍	±999.999-±9999.999（可切換）
插補功能	直線，圓弧
數控聯動軸數	4軸（X,Y,U,V）
最小驅動單位	0.001mm
最小指令單位	0.001mm
最大進給速度	最大50mm/min
脈沖發生方式	脈沖參數cpu控制，功率間隔可調
操作方式	自動/手動
加工功能	CNC開環

- DE系列特點 -

1、采用變頻節能技術、更環保、更省電

2、機床設計新穎更環保：
客戶可自主選擇加裝整機環保鈑金罩設計
連續推拉防水罩設計更方便
新型內排水設計、更順暢
配合式后導輪防水罩更干凈

3、高速高光、精度媲美慢走絲
高精度：采用進口高等級直線導軌和雙螺母滾珠絲杠、機床制造工藝參數要求高于國標3~5倍
高光潔度：采用多種線切割方式和自動緊絲裝置、可實現多次切割、媲美慢走絲機床
速度：采用大鐵自主研發DE系列環保型高精密電源和新型環保切割液、加工效率比普通中走絲高1/3

4、采用自主研發新型環保切割液
加工效率提升30%、鉬絲損耗降低30%、油的使用壽命提升30%……

5、雙泵高壓水箱、設計合理、更環保
采用雙泵高壓水箱、沖水有力、排削干凈、有效提升加工效率和加工光潔度、水箱容積經精密計算設計、大小合理、易清洗、易更換，并加裝設計合理的過濾循環系統、方便使用

6、超低鉬絲損耗、大幅度降低加工成本——節能環保
采用大鐵自主研發的新型環保切割液和新型DT系列電源、將鉬絲損耗降低30%

7、新穎的恒張力結構、長時間無需緊絲

8、人性化智能控制：
只需輸入材料厚度、加工要求、系統會(huì )自動生成數據、無需人工調節參數、來電自動開機
割完可選擇自動切斷全部電源、停電可選擇自動開機
絲筒可選擇往復、單邊切割、提高光潔度
切割加工結束、絲筒會(huì )自動停在右邊、方便上下鉬絲

9、采用球墨鑄鐵、經長時效處理、二次回火

10、自動潤滑系統、更干凈、更環保，導軌、絲杠、絲筒自動集中供油、方便耐用

11、無觸點柔性換向
