線切割加工雖然比較臟亂，但也是一個有靈魂有樂(lè )趣的職業。自己割點小工藝品就是線割佬最?lèi)?ài)琢磨的事情，什么各種動物、招財進寶，開瓶器、五角星等等。
今天跟大家分享一個簡單的小工藝品編程加工方法，線切割加工五角星怎么畫圖。
畫五角星主要是確定五個頂點的位置，不管用哪一種畫圖軟件，思路通了也就容易畫出來了，下面就介紹一下用HL繪圖軟件繪制一個外接圓半徑等于5的五角星的過程。
1、選擇圓菜單
2、選擇圓心+半徑
3、輸入0，0或者單機交點處確定圓心
4、輸入圓半徑

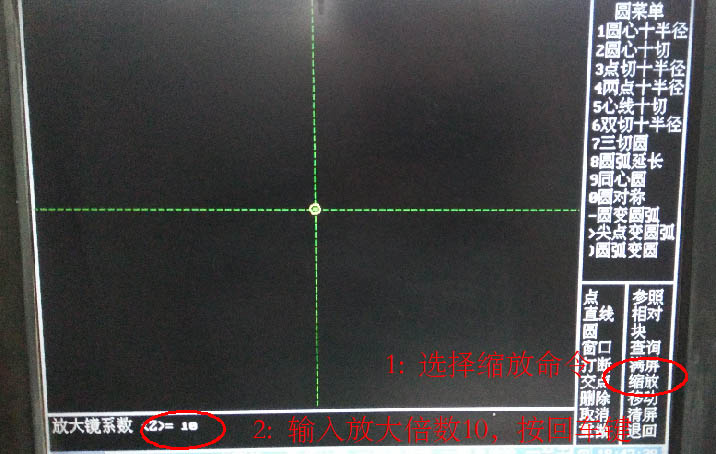

5、a、選擇縮放命令；b、輸入放倍數10，按回車鍵。

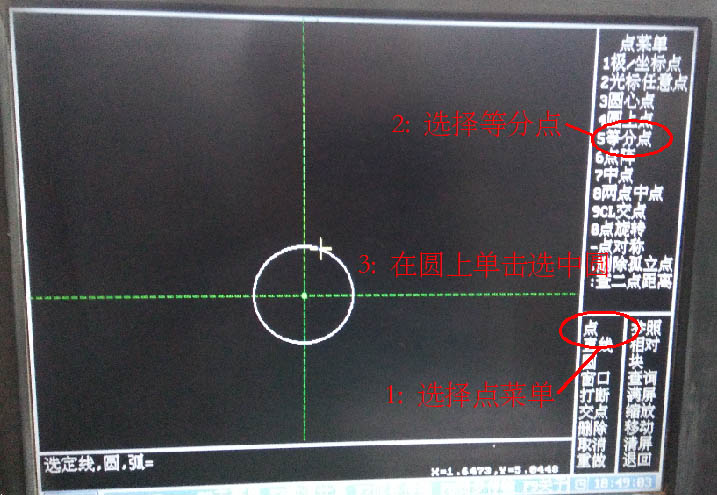

6、a、選擇點菜單；b、選等分點；c、在圓上單擊選中圓。

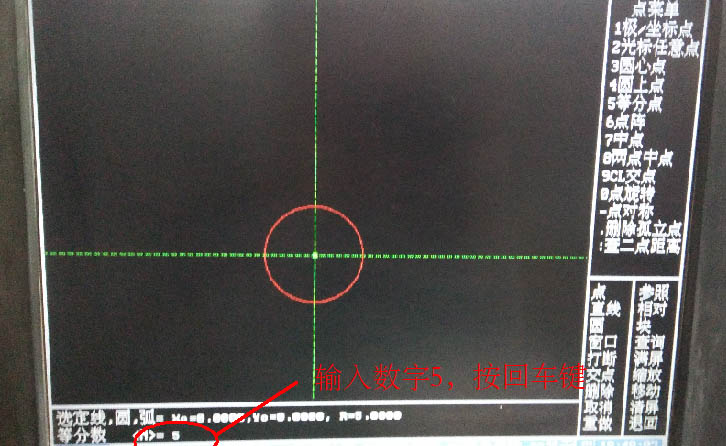

7、輸入數字5，按回車鍵。

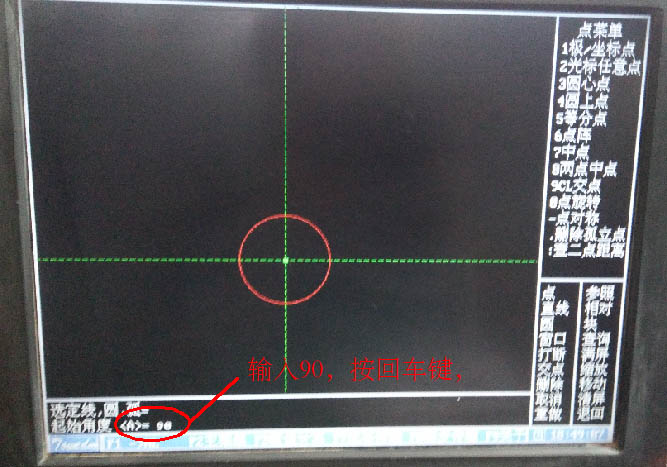

8、輸入90，按回車鍵。

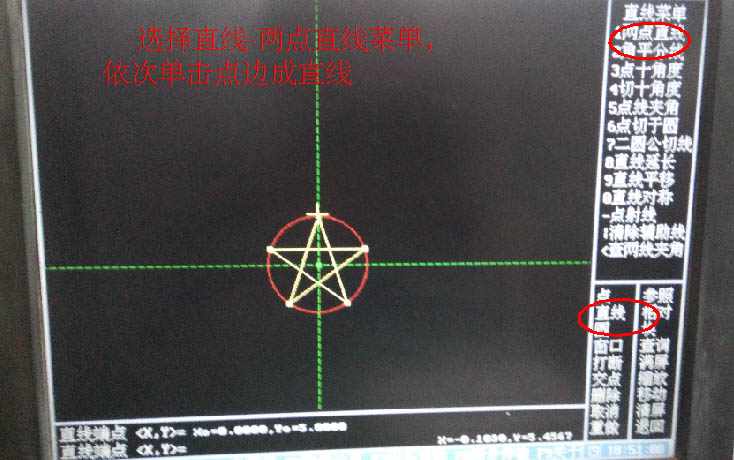

9、選擇直線-兩點直線菜單，依次單擊點邊成直線。

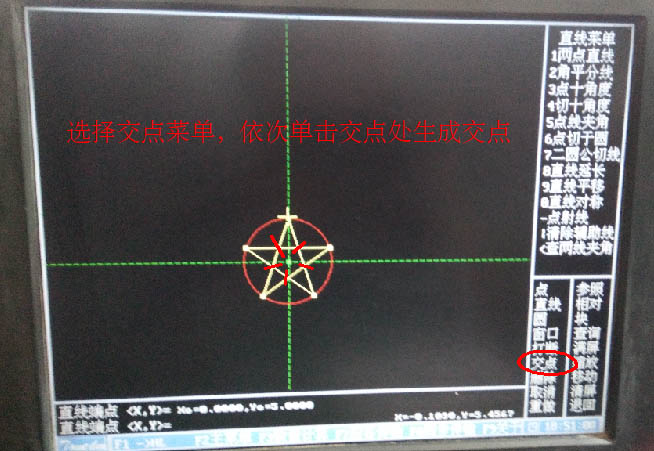

10、選擇交點菜單，依次單擊交點處生成交點。

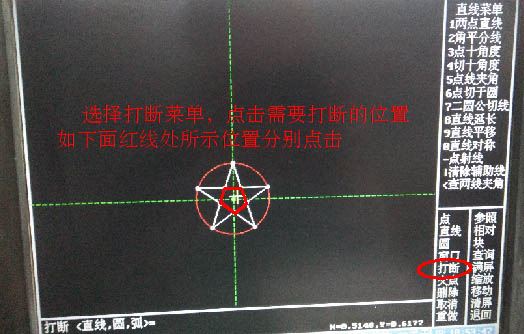

11、選擇打斷菜單，點擊需要打斷的位置，如下面紅線處所示位置分別點擊。

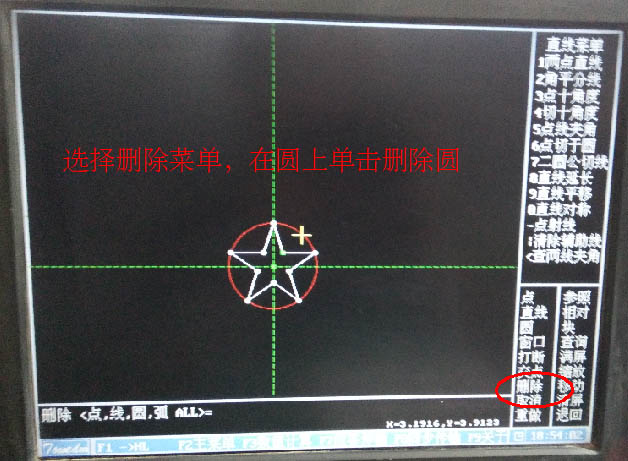

12、選擇刪除菜單，在圓上單擊刪除圓。
13、在菜單欄選擇退回，保存文件菜單，彈出保存文件界面；輸入要保存的文件名，按兩次回車保存當前文件，系統返回繪圖界面，如要加工，按正常生成程序即可。
就這么簡單！看到的小伙伴趕緊自己動手試試吧。期待你的作品哦。
AUTOCUT畫五角星編程方法：
1、桌面雙擊CAD2004圖標進入繪圖界面

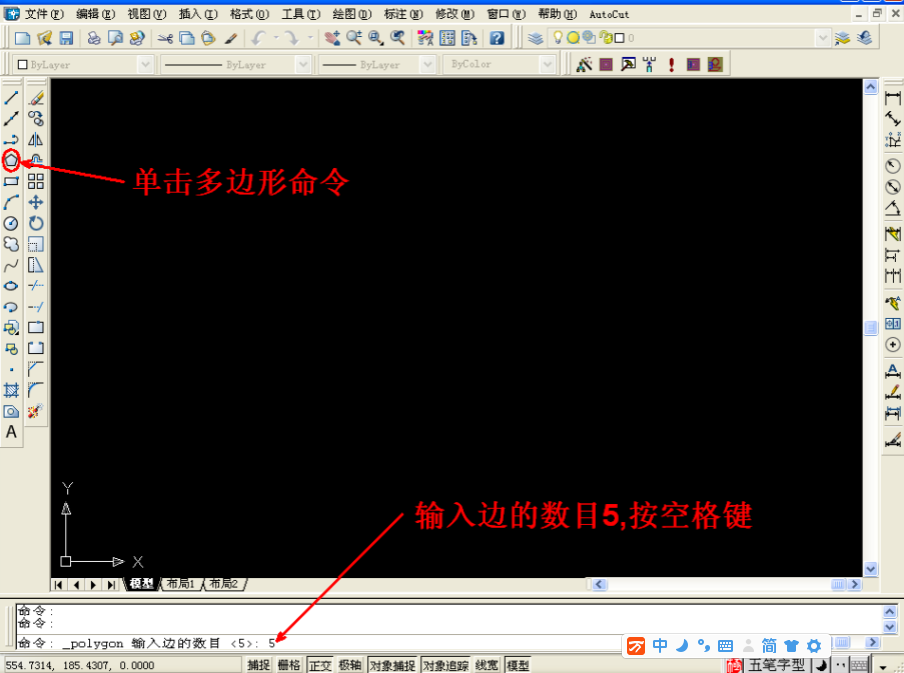

2、a、單擊多邊形命令；b、輸入邊的數目5，按空格鍵。

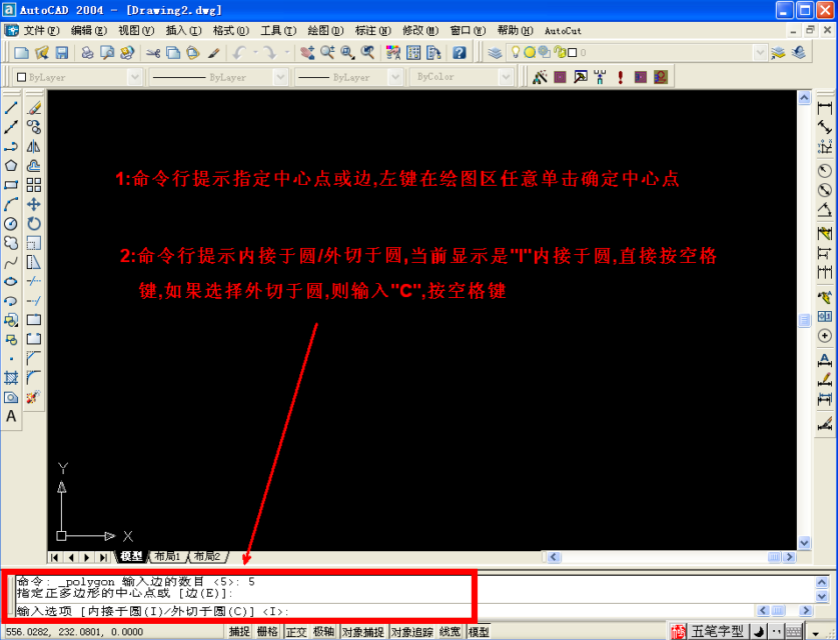

3、a、命令提示指定中心點或邊，右鍵在繪圖區域任意單擊確定中心點；
b、命令欄提示內接于圓/外切于圓，當前顯示是“I”內接于圓，直接按空格鍵，如果選擇外切于圓，則輸入“C”，按空格鍵。

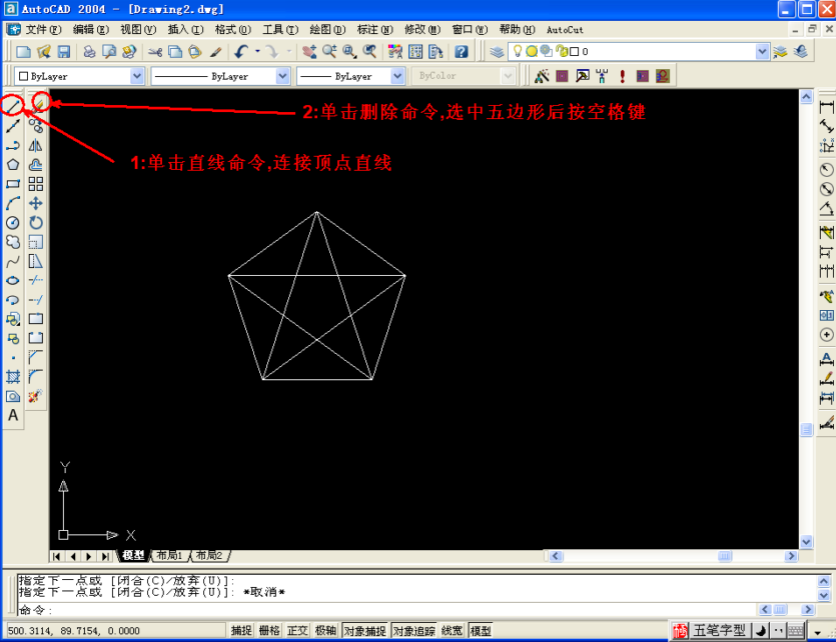

4、a、單擊直線命令，鏈接頂點直線；b、單擊刪除命令，選中五邊形后按空格。

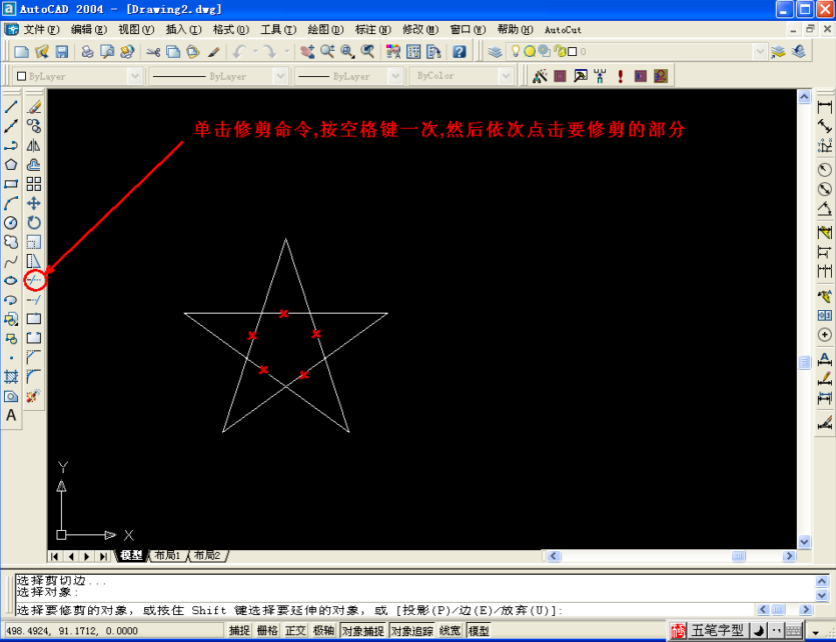

5、單擊修剪命令，按空格鍵一次，然后依次點擊要修剪的部分。

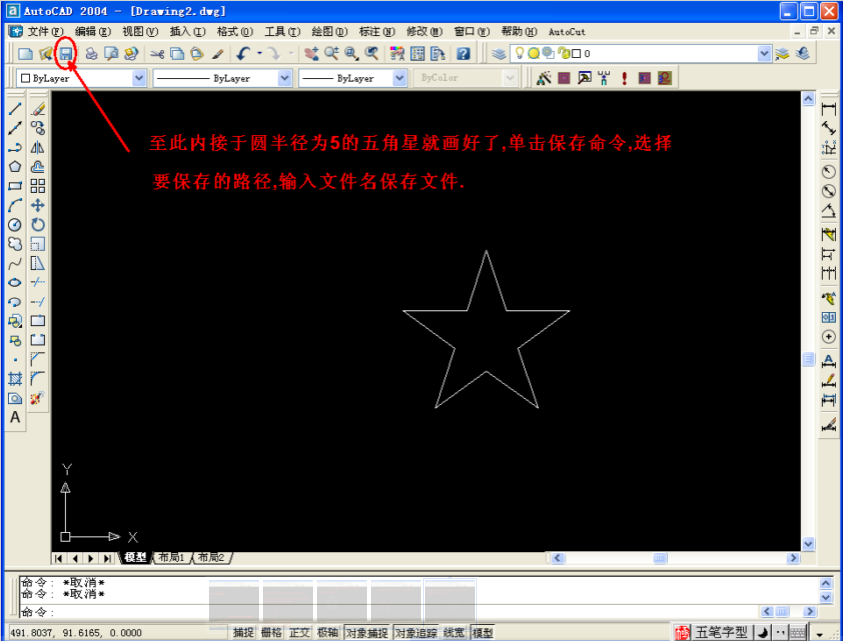

6、至此，內接于圓、半徑為5的五角星就畫好了，單擊保存命令，選擇要保存的路徑，輸入文件名保存文件。
以上便是HL系統與AUTOCUT系統線切割五角星圖文教程，供各位小伙伴參考哦。
