前兩天有小伙伴聯系小編問道線切割齒輪怎么畫，小編也是太久沒操機，到車間補習了下，現在給大家做一份線切割齒輪的畫圖教程，主要是HL與Autocut線切割軟件的齒輪畫法。
HL線切割軟件齒輪畫圖教程：

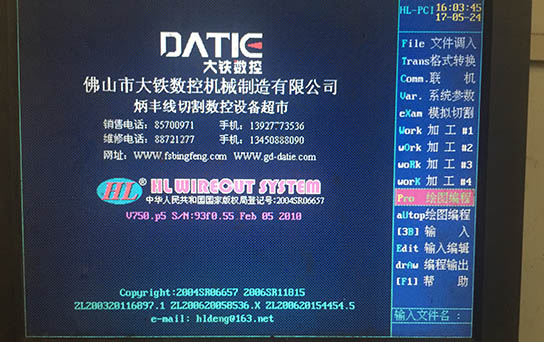

首先進入軟件界面，選擇PRO繪圖編程。

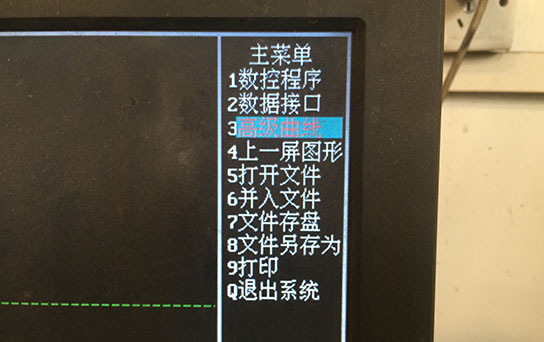

選擇高級曲線，點擊回車。

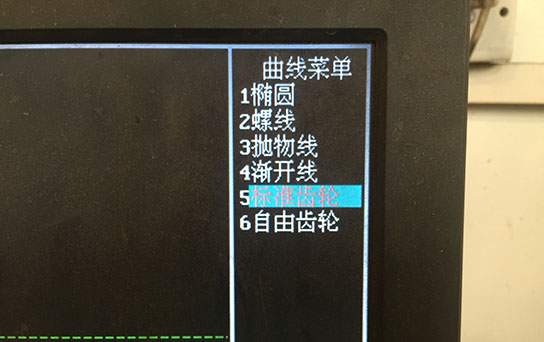

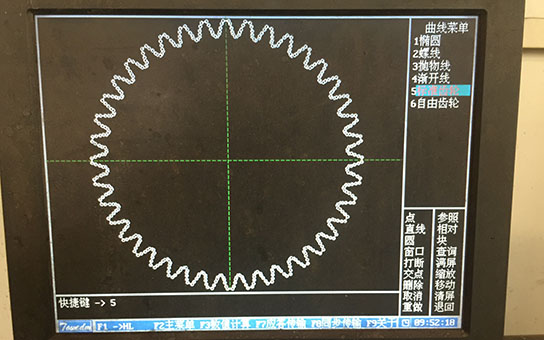

選擇標準齒輪點擊回車開始正式作圖。

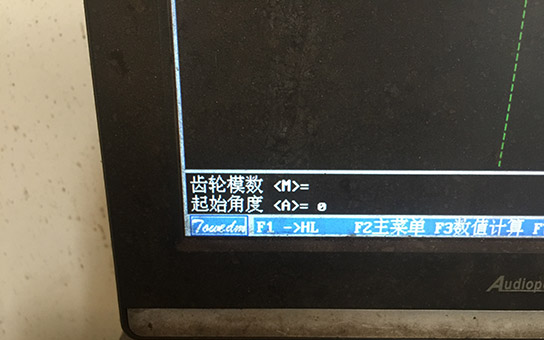

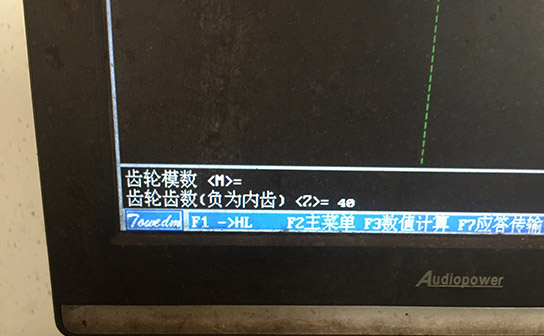

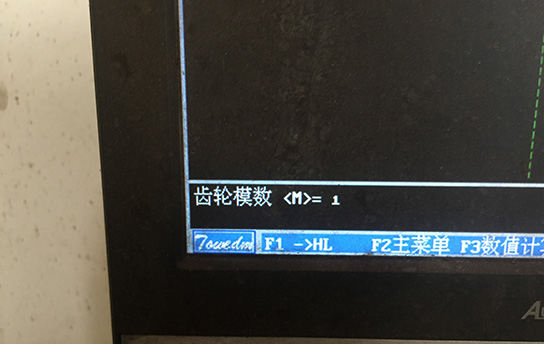

線切割畫齒輪呢，需要事先知道幾個必要的參數，齒輪模數、齒輪齒數、有效齒數、尖點圓弧半徑、起始角度。這些參數的意義小編就不做詳細介紹了。
Autocut線切割軟件齒輪畫圖教程：

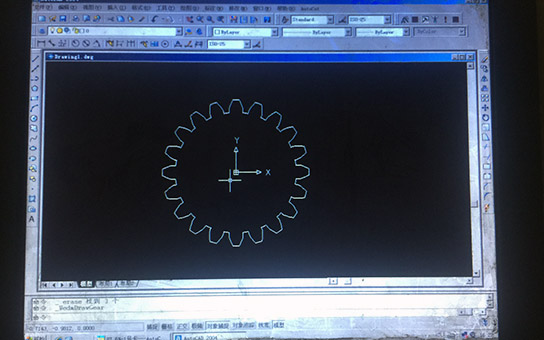

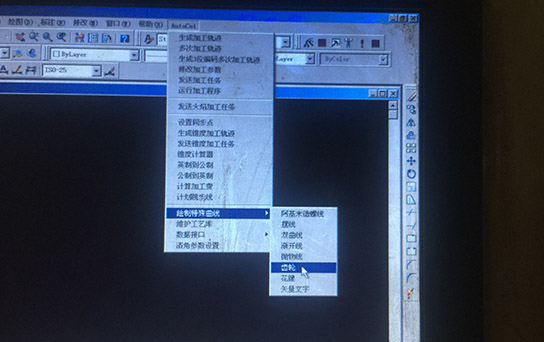

進入Autocad畫圖界面，點擊Autocut表內下方繪制特殊曲線中的齒輪。
按照自己的加工要求填寫齒輪參數然后點擊確認即可。
