今天有小伙伴找到小編，說想用線切割加工一個愛心，送給自己的女朋友，但是苦于不曉得怎么畫圖，只能找到小編。這忙咱們肯定得幫啊。每天累死累活的干線切割加工，但是也要給自己的女朋友媳婦一些小驚喜的嘛。
線切割?lèi)?ài)心圖文教程：

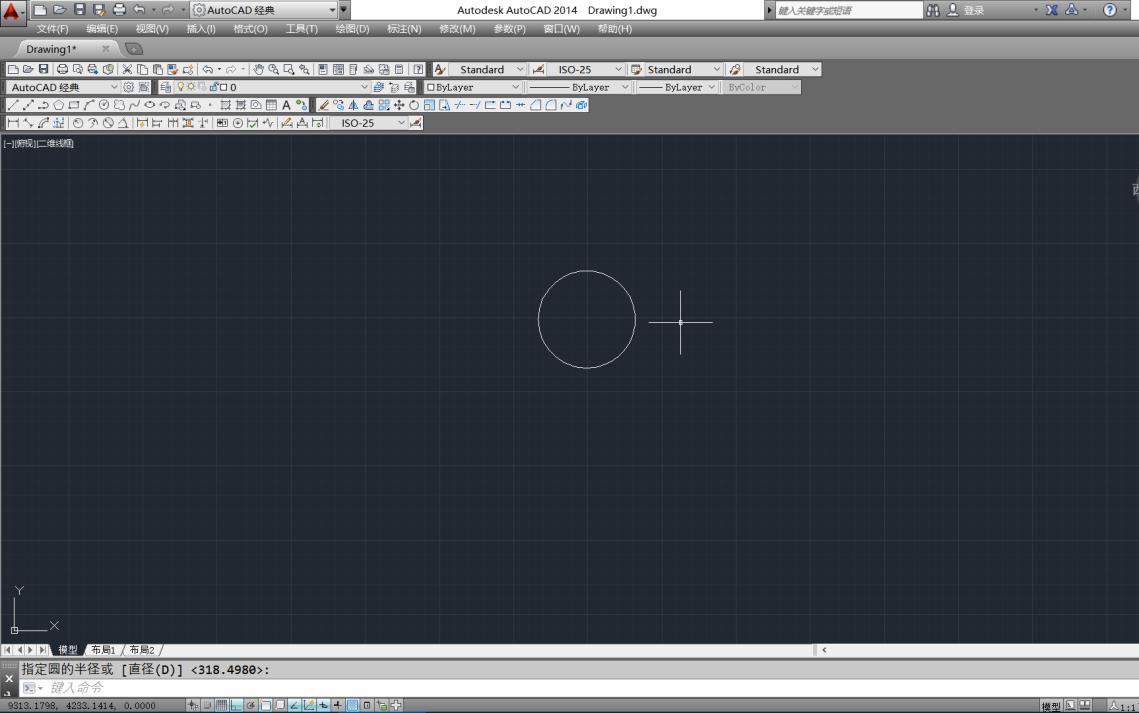

1、首先我們打開cad，先畫一個圓。

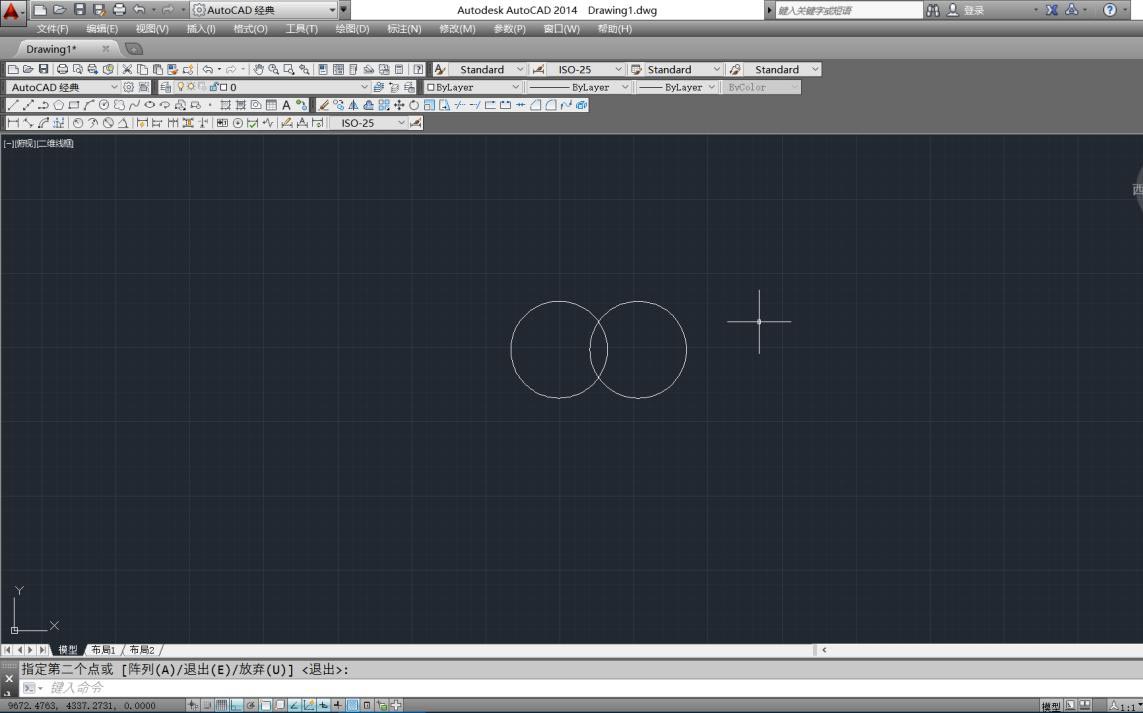

2、然后用復制命令將這個圓復制一個，建議以圓心為基點并且把正交打開，這樣方便后續操作。

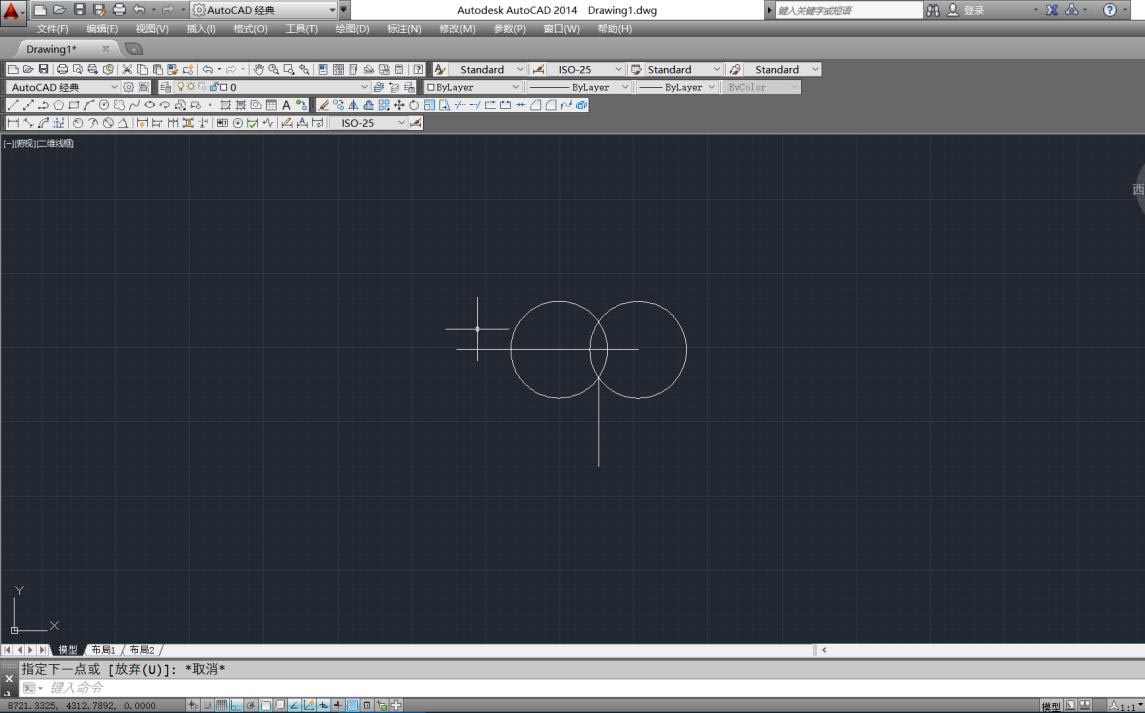

3、接著我們在兩個圓的相交的位置垂直畫一條輔助線L1。
4、跟著在圓心處畫一條跟上一條輔助線垂直的線段L2。
5、然后我們用圓弧命令，以L(fǎng)1的尾端和L2與圓的交點作為參照點畫一條圓弧。

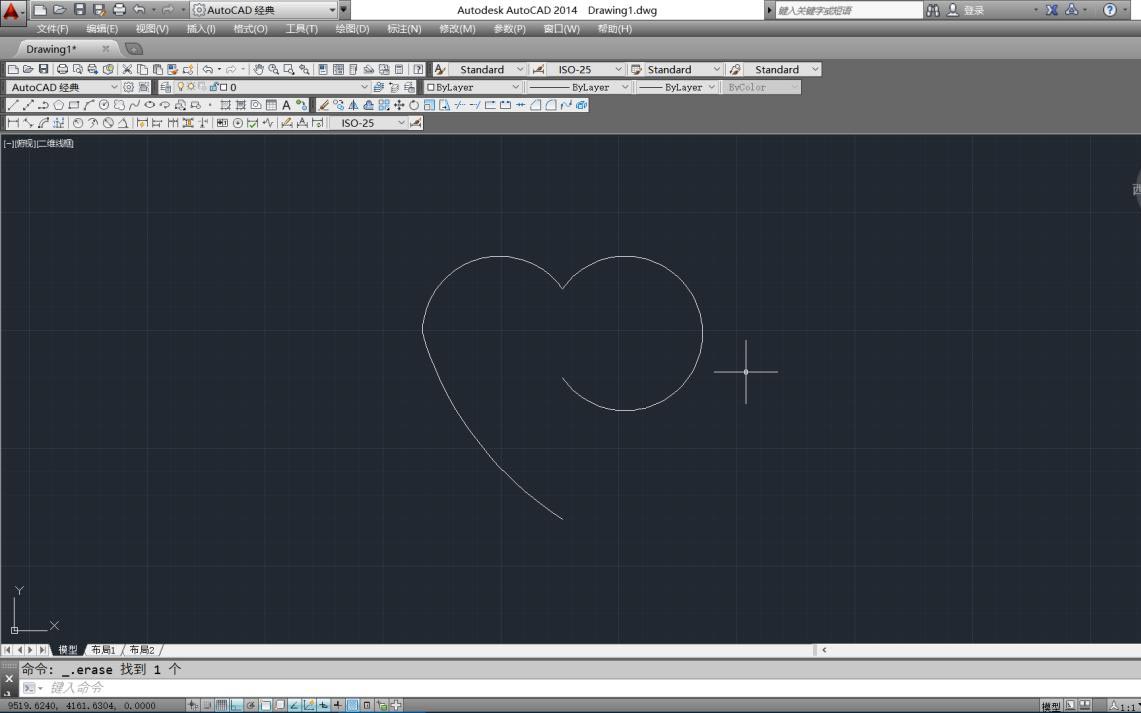

6、然后將多余的線段刪除掉，這里要注意，在圓弧線段與圓的相交線段一定要刪除，不然這里容易有重線，到時候就無法生成加工路徑了。

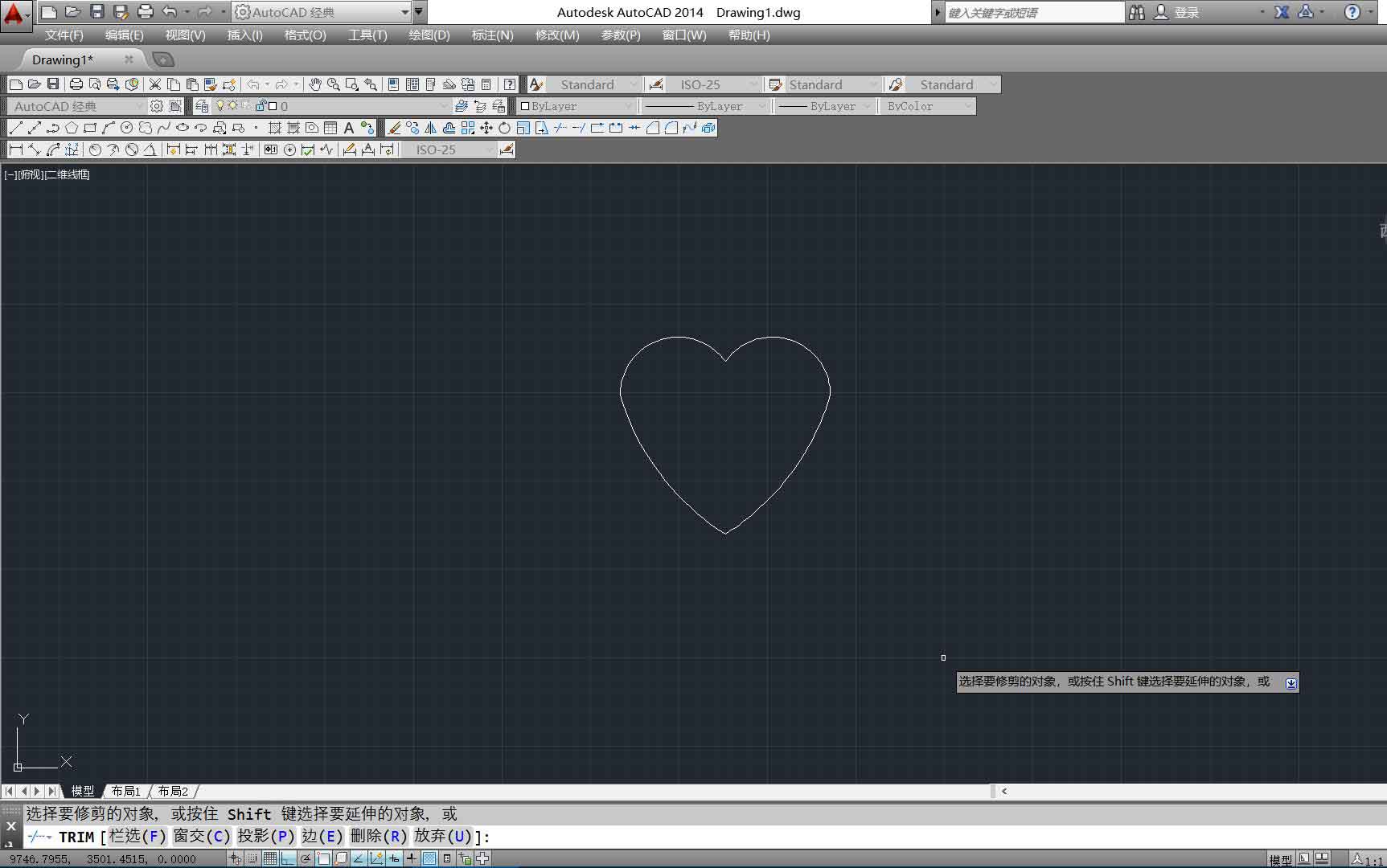

7、然后在用鏡像命令將那條圓弧線段在另一邊生成，然后將多余線段都刪除掉，這樣愛心就畫好了。
這樣一個簡單的線切割加工的愛心就出來啦，還是比較簡單的哈。也感謝這位小伙伴的信任。

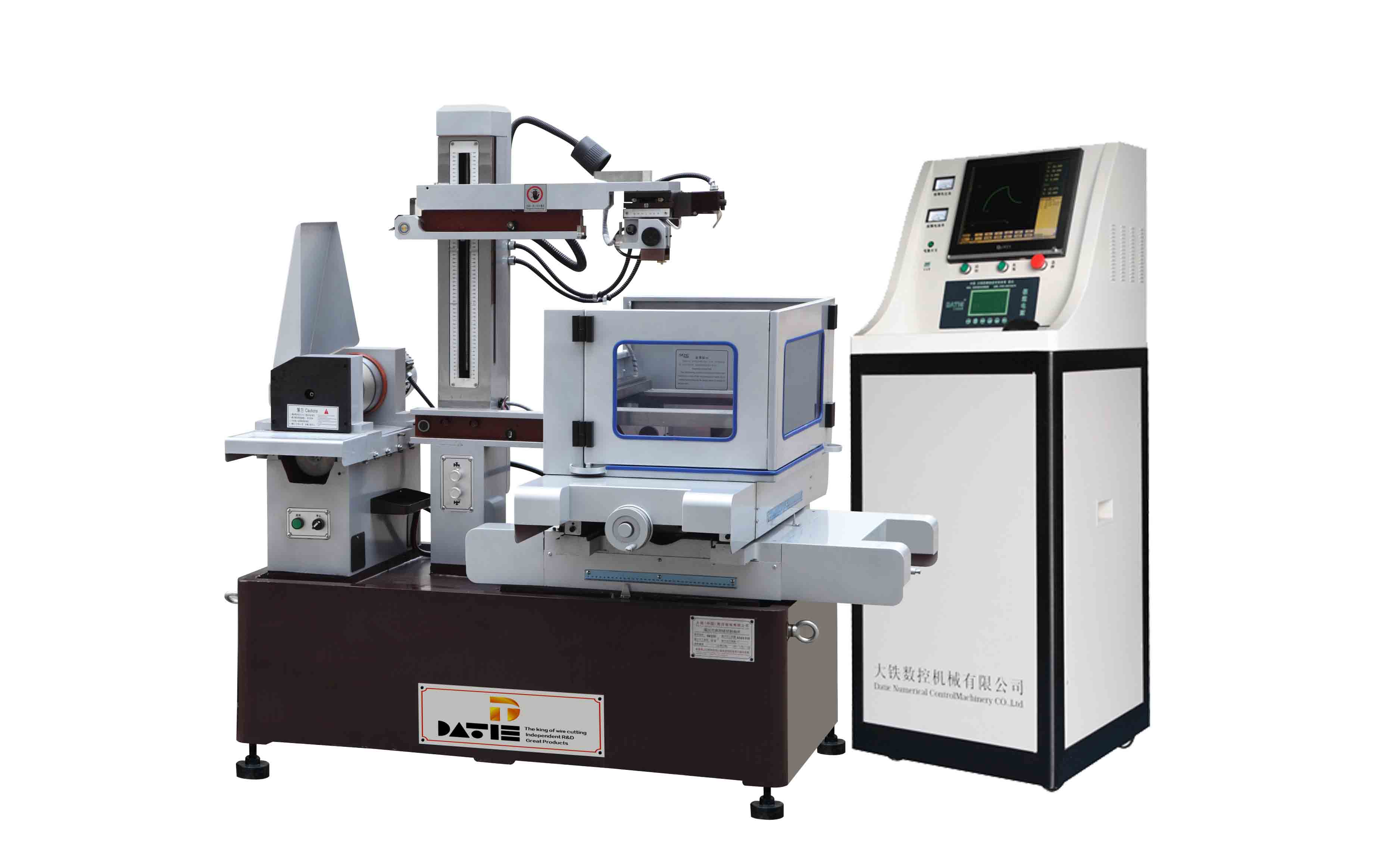

在這里小編打個小廣告，大鐵DK系列極速線切割，每小時穩定效率12000平方毫米每小時，還承諾效率保三年哦，感興趣的小伙伴請隨時聯系小編。
